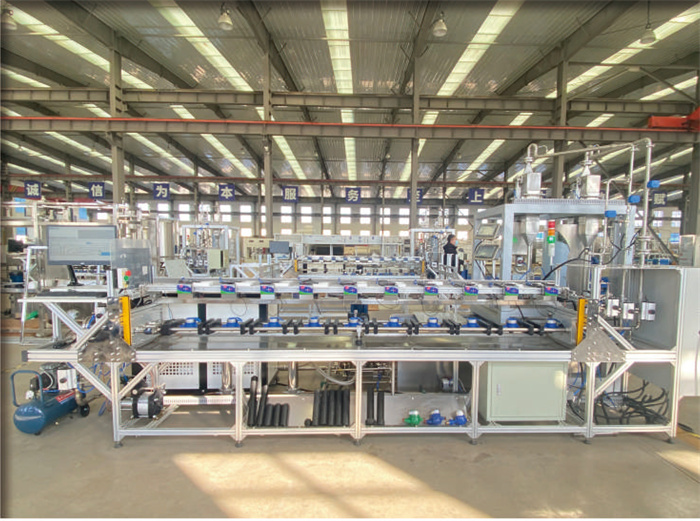

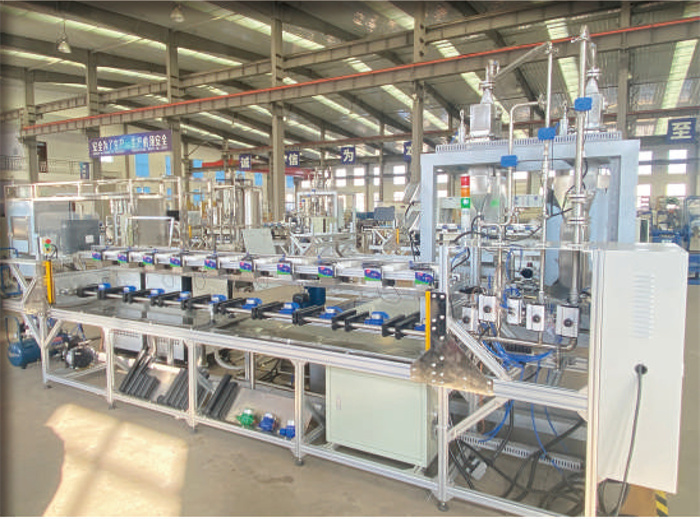

全自动水表标准检定装置

简介◆

检定介质由水泵抽出，经过稳压罐稳压以减小流量的波动及脉动，送进试验管路，经过被检表、标准表、由换向器将介质导向称量容器或储水箱。采用称量容器作为检定介质收集的方式，将称量容器的介质的量与被检表进行比较，我们称之为质量法。

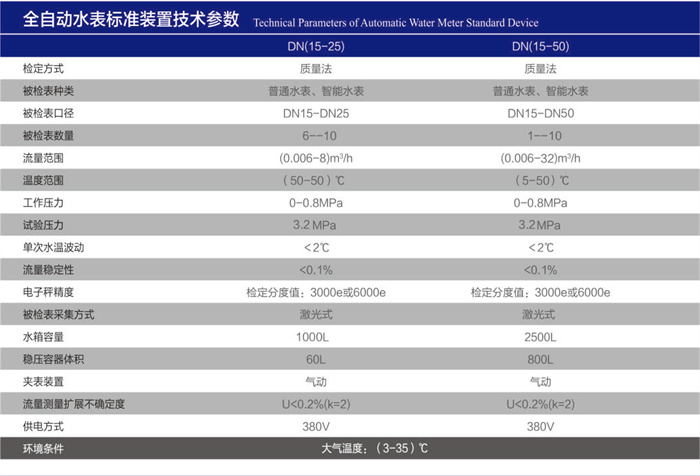

此装置是根据国家最新水表标准设计的检测机械水表、超声波水表的标准装置，检定方法为质量法，循环介质采用冷水(室温)。口径从DN15-25，DN15-DN50，可满足各种口径水表的检定、实验、型式评价要求，整套装置由计算机控制，自动采集数据、自动生成检定报告，检测数据具有打印、保存、统计等功能，系统管理软件及计算机硬件均满足国家检定规程要求。检定过程自动化、程序化、高效化，实现最大经济效益和社会效益。

水表读数采用传感器自动读数模式。标准装置配备换向器，达到流量自动切换目的，同时实现被检水表、电子秤数据及标准表数据的自动读取、自动生成检定原始记录及各类统计分析报表。

特点◆

1.设备拥有硬件软件双重防夹功能，为操作人员的安全保驾护航。

⒉.设备具有抽真空注水装置，大量减少检测通水管路内气泡有效提高检测效率及准确度。

3.主框架铝型材结构利于设备拆装运输及后期设备的扩展升级改造。4.除被检流量计需人工装夹，其余的检定工作均可用计算机操作完成。

5.水泵采用变频器控制，配备稳压容器缓解水流波动，使用电动调节阀调节流量，以此保证水流稳定。

6.系统软件完全按照国家最新水表检定规程设计，操作界面直观简单，操作方便。检定过程计算机控制，系统控制界面形象的描述了系统各个组成部分及其使用状态。

7.紧急处理:系统界面上设置了“急停”按钮，如有紧急情况，点击后，会做出相应的处理。

8.控制系统:水泵开启、气动阀门的开启、电动阀门的调节及意外情况的报警处理。主控制器由一台工控机完成，主要分为手动运行状态、冲水运行状态，半自动运行状态、全自动运行状态。

9.被检表数据采集及数据修正:采用激光传感器、摄像、拍照等方式采集被检水表的数据，或采用红外、M-BUS采集超声波水表数据。超声波水表的检定通过计算机软件进行自动校验，计算误差值、生成仪表系数，可通过M-BUS接口来设置表号、校准时间、回传管道温度、修改仪表系数等。有效地节约了生产企业检定时间，提高了生产效率。

10.采用双时间法检测，提高检测精度及效率。
