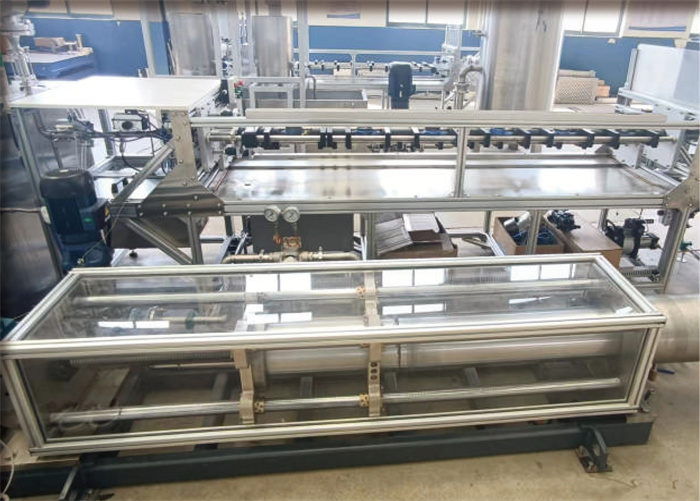

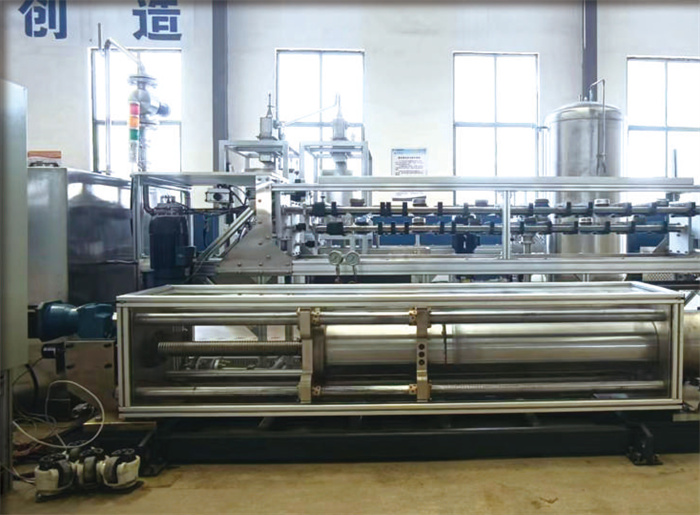

活塞式流量检定装置

简介◆

装置一体化独立结构，功能划分明确、模块化设计、接口流畅、标准通讯接口、外形美观、操作可靠、智能化自动化程度高。检定口径为DN15-25，DN15-50检定管线1条，本装置技术及计量指标完全满足最新检定规程，可进行各种热表、水表、超声波流量计、电磁流量计及其他液体流量计的强制性首检和生产检定工作。

装置整体设计设计科学合理、计量精准高效。装置所用操作台、夹表器、管路、法兰、等全部涉水材料采用304不锈钢。套装置采用水泵+活塞供水的方式实现，检定过程由计算机系统控制。被检表读数采用脉冲、红外自动读数方式分别适用于各种类型热表、水表的自动读数。同时实现自动读取、自动调节流量（自动控制伺服电机)，采背压阀结合的方式调节流量，采集温度、压力数据，控制水泵及气动球阀。生成检定原始记录、打印检定证书及各类统计分析报表，自动化程度高。

主要技术指标

1.适用热表、水表及流量计口径:DN15-DN25。⒉.装置流量范围:0.002~7m3/h。

压力范围:O-2Mpa

装置温度测量范围:5-50℃单次测量水温波动:≤±2℃单次循环水波动系数:≤±0.1%

活塞采用松下伺服电机、标椎计量缸结构形式。主要有活塞缸、活塞杆、伺服电机及驱动器、减速机、温度传感器、压力传感器、丝杠、编码器、机械限位、电子限位等组成。装置通过伺服电机驱动活塞杆产生流量源。计量标椎缸同时作为标椎容器与编码器构成流量测量系统。计量标椎缸按有温度、压力传感器，用来测量流体的温度、压力，可对计量活塞排出的流量进行修正。参数如下:

A.活塞有效检测体积30L.最大行程:826.33mmB.活塞杆精度:0.02mm.

C.流量:0.002-7m3/hD.功率:5Kw

E.最大工作压力:1.6MpaF.脉冲编码器分辨率:1/40000G.活塞不确定度:0.05%

H.活塞检测:需要5L的二等标椎金属量器进行标定
